调速散热风扇,PWM占控比了解下

人气:135发表时间:2020-06-15 17:13:45

什么是PWM占控比:

PWM是脉宽调制电路的简称,在工业控制,单片机上早已经广泛的应用。而Intel将他和主板的CPU温度侦测相结合,将其应用于散热风扇的转速精确控制上,取得了良好的效果。

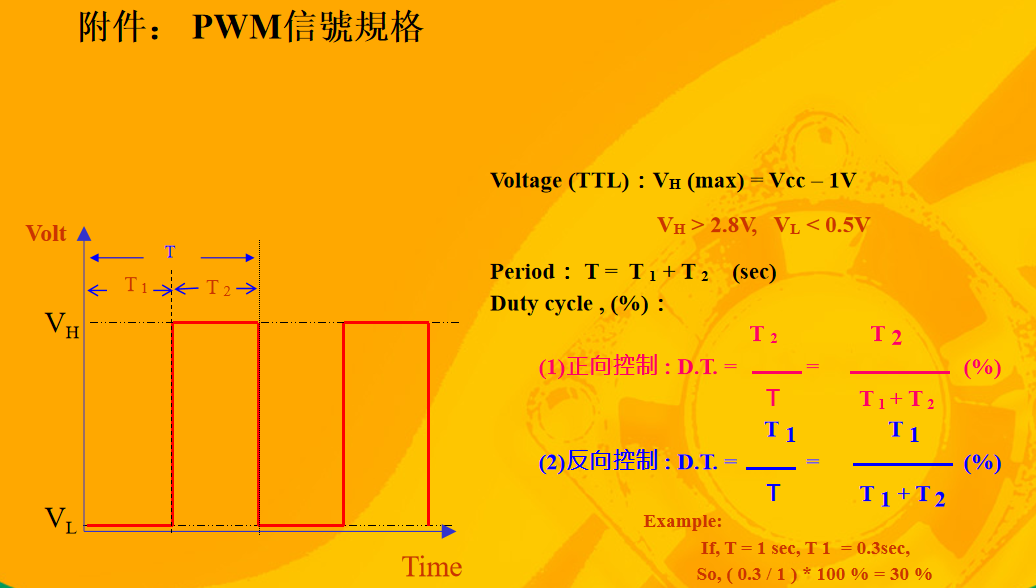

在具有PWM功能的主板上,除了原先的测温电路之外,多了一个PWM的控制芯片,他的作用是根据测温电路测得的CPU温度,发出不同占空比的PWM脉冲信号。这个脉冲是一种方波,在一个周期内,此方波信号的高电平时段占整个周期的比例,我们称之为占控比

为什么要控制风扇转速:

1、降低噪音

2、降低功耗;

3、延长散热风扇的寿命。

PWM占控比有什么作用:

同一个风扇在不同的环境使用情况下,能起到转速调整的作用;

满足客户对噪音、能耗、散热的需求。

最简单的PWM温控电路,在风扇的电路板上多了个控制电路,我们把它简单的理解为一个三极管,其中一级和PWM的方波脉冲连接,这个级上如果出现高电平,则三极管另外两极处于导通状态,如果是低电频,则另外两极处于断开状态。如果发出的方波脉冲信号的占空比为50%,即高电平信号占一个周期的一半时间,那么此三极管在一个周期内就有一半时间处于导通状态。通过此三极管在一个周期内的导通时间长短,我们很容易实现对风扇转速的控制。如果PWM的方波脉冲信号的占空比可以做到多种级别,那么风扇的转速也可以做到多种级别。
